Eletrônica Analógica I
Amplificadores, diodos e transistores
É a disciplina de eletrônica analógica da Faculdade de Engenharia da UFJF, na apostila que o professor Victor Mendes Ribeiro escreveu para as turmas dele: do amplificador descrito por fora ao que há dentro dele, AmpOps, diodos e transistores, com as práticas de laboratório e o gabarito dos exercícios.
- Taught byProf. Victor Mendes Ribeiro
- WhereDepartamento de Circuitos Elétricos da Faculdade de Engenharia da UFJF
- Course codeCEL114 / CE5114
Parts
Parts online
3 / 3
The models
“Ao longo da disciplina, o mesmo dispositivo será representado por modelos de complexidade crescente, e escolher entre eles será parte da resolução de cada problema.”
| Dispositivo | Modelo mais simples | Refinamentos |
|---|---|---|
| Transdutor de entrada | fonte ideal | fonte com resistência interna (Thévenin ou Norton) |
| Amplificador | ganho (bloco ideal) | e finitas; capacitâncias (resposta em frequência); saturação |
| AmpOp | ideal: , curto virtual | finito, banda limitada, slew rate, offset, polarização |

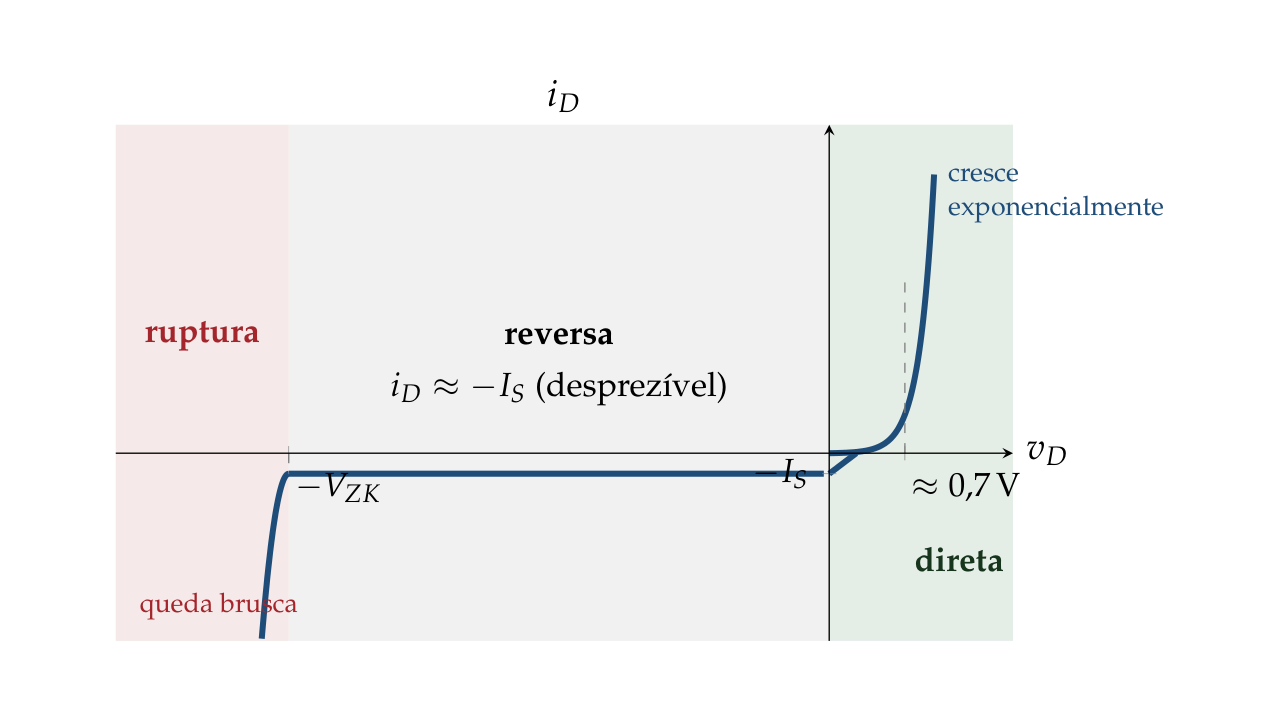

| Diodo (Parte 2) | chave ideal | queda constante; segmentos lineares; exponencial; pequenos sinais |

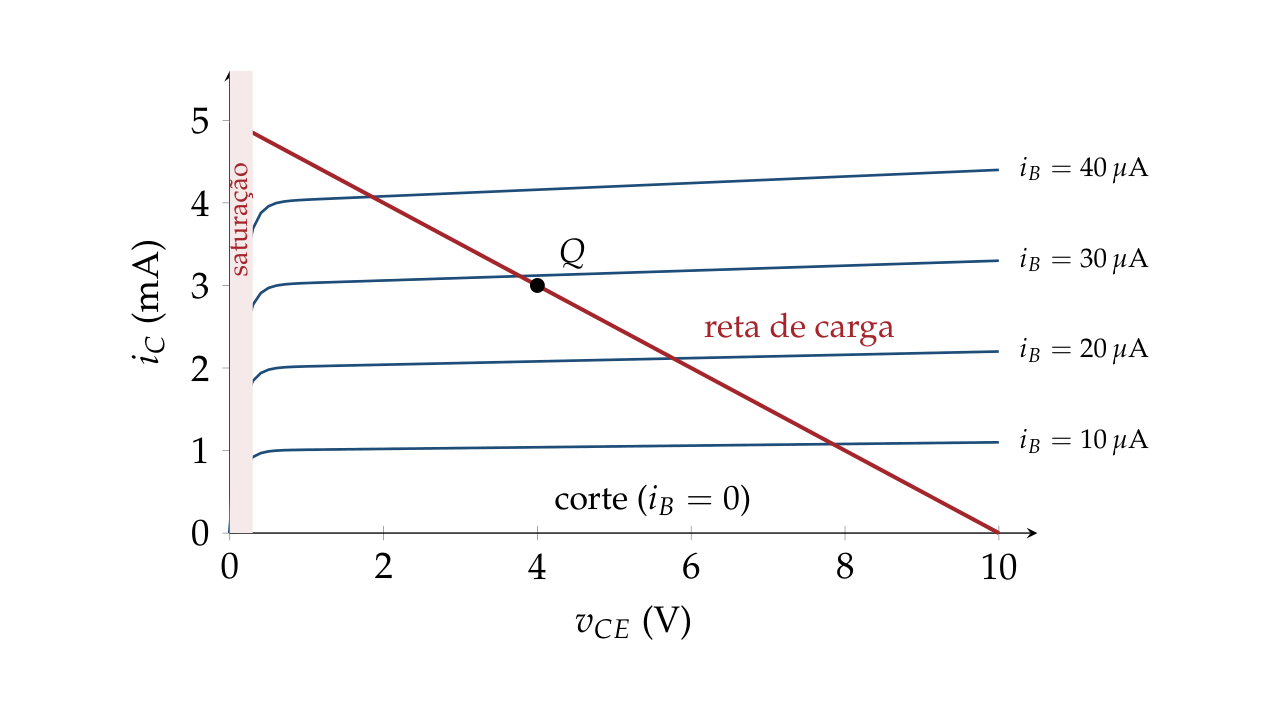

| Transistor (Parte 3) | chave (corte e saturação) | grandes sinais ( e T); efeito Early; pequenos sinais |
How to study
“O modelo adequado é o mais simples que responde à pergunta feita com a precisão necessária.”
“Em todas as práticas desta apostila, faça primeiro os cálculos e a simulação no LTspice.”
“Tente resolver antes de consultar: a resposta confirma o resultado, mas o que se aprende está no caminho até ela.”
Laboratory
- Practice 1Instrumentos, divisores e circuito RC · Part 1
- Practice 2Aplicações lineares do AmpOp · Part 1
- Practice 3Comparadores com e sem histerese · Part 1
- Practice 4Circuitos retificadores · Part 2
- Practice 5O TBJ como chave · Part 3
Simulation
As listas e o trabalho da disciplina usam o LTspice, e a seção 1.9 da apostila mostra as análises que cobrem quase tudo: .tran, no tempo; .ac, a resposta em frequência; .op, o ponto de operação; e .dc, a varredura que desenha a curva característica.
