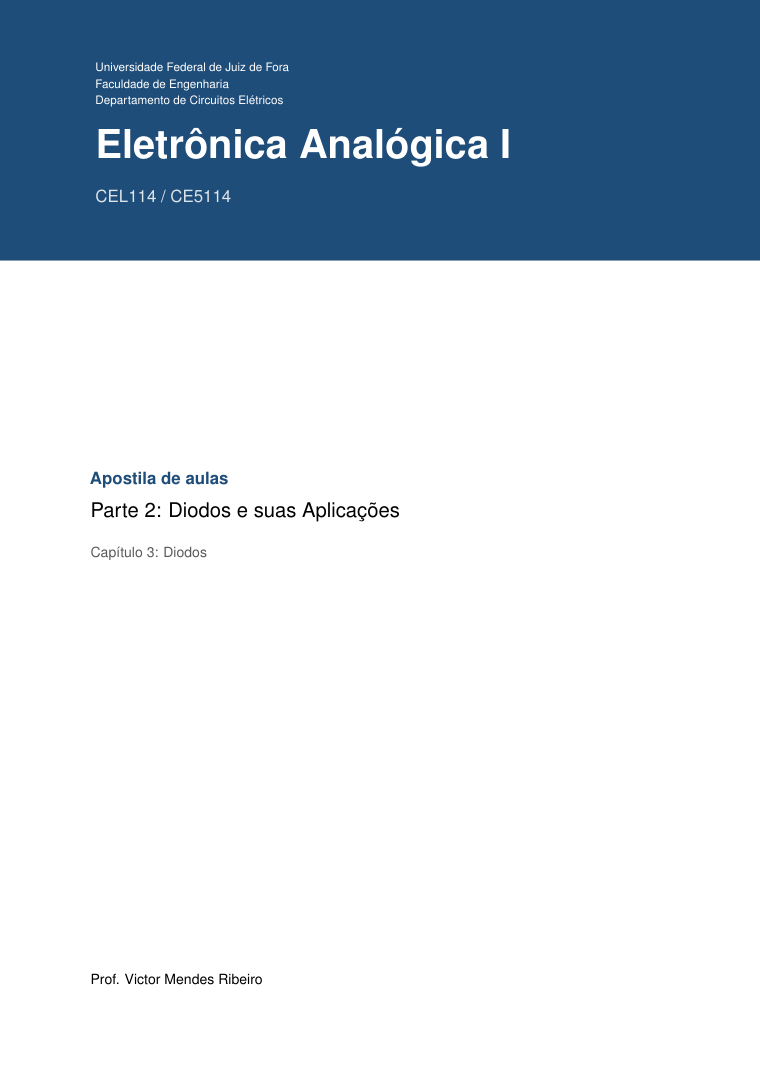

Eletrônica Analógica I · Part 2

Diodos e suas Aplicações

  • ChaptersCapítulo 3
  • Pages40 pages
  • VersionVersion 1,
  • Taught byProf. Victor Mendes Ribeiro
Open the handoutContentsBack to the course

The handout opens in the browser's PDF reader, and the page numbers here are the ones printed on it.

The part

Chapter 3

Diodos

O diodo é o dispositivo semicondutor mais simples: dois terminais, anodo (A) e catodo (K), e um comportamento que se resume numa frase, deixa a corrente passar num sentido e bloqueia no outro. Com ele se constroem retificadores (que transformam a tensão alternada da tomada em tensão contínua), reguladores de tensão, limitadores, portas lógicas e circuitos de proteção.

O capítulo segue a mesma ideia da Parte 1: primeiro o fenômeno físico, depois uma sequência de modelos, do mais simples ao mais fiel, e por fim os circuitos. Escolher o modelo certo para cada pergunta (Seção 1.1) é boa parte do trabalho de analisar um circuito com diodos.

Read the chapter p. 317 exercises · 15 with an answer p. 28Chapter summary p. 28

Contents

Each line opens the PDF on its page.

Chapter 3Diodos

  1. 3.1Semicondutores3
  2. 3.2O diodo ideal7
  3. 3.3Modelo exponencial do diodo10
  4. 3.4Modelos lineares por segmentos16
  5. 3.5Modelo de pequenos sinais17
  6. 3.6Resumo dos modelos do diodo20
  7. 3.7Região de ruptura e diodo Zener20
  8. 3.8Circuitos limitadores22
  9. 3.9Retificadores23
  10. 3.10Prática de laboratório 4: circuitos retificadores27
  11. Resumo do capítulo28
  12. Exercícios28

Gabarito dos exercícios33

Lab practices

Every practice starts before the bench, with the calculations and the LTspice simulation.

  1. Practice 4

    Circuitos retificadores

    Montar e medir os retificadores de meia onda, de onda completa com derivação central e em ponte, e o efeito do filtro capacitivo, relacionando as medidas com os modelos da Seção 3.9.

    Open the handout p. 27
