Organização de um projeto

Um projeto é uma pasta no disco governada por um arquivo .spf (SAPHO Project File). Tudo o que a AURORA sabe sobre o projeto está nele: quais arquivos participam, qual é o Top Level, qual é o Testbench Top e quais processadores existem.

A pasta

Um projeto que já tem um processador e alguns fontes Verilog fica assim:

MeuProjeto/
├── MeuProjeto.spf              o arquivo do projeto
├── contador.v                  fonte Verilog importado
├── tb_contador.v               testbench importado
├── media_movel/                um processador SAPHO: o que você escreve
│   ├── media_movel.cmm         o programa (ou media_movel.cpp)
│   ├── input_0.txt             estímulo da porta de entrada 0
│   └── media_movel/            a pasta de saída: tudo o que o YANC gera
│       ├── media_movel.asm
│       ├── media_movel.v
│       ├── media_movel_inst.mif
│       ├── media_movel_data.mif
│       ├── media_movel_tb.v
│       └── output_0.txt        o que a simulação do processador escreveu
├── testbench/                  estado de ondas por testbench
├── .aurora/                    registros da AURORA (histórico de execuções)
└── Backup/                     zips gerados pelo botão de backup

O projeto nasce só com o .spf. A pasta de um processador aparece quando você o cria no Hub, só com o fonte dentro; a pasta de saída, com o mesmo nome do processador, o YANC cria na primeira compilação. As demais aparecem conforme o uso.

Cada processador tem, então, duas pastas:

  • media_movel/ guarda o que você escreve: o fonte, os arquivos que inicializam vetores e os input_N.txt (e os cade_k.txt, se o processador usar links; veja C± em uma página);

  • media_movel/media_movel/ guarda o que o YANC gera: o assembly, o Verilog, as memórias, o testbench, as tabelas da forma de onda e as saídas da simulação. Não escreva nada lá dentro: a próxima compilação sobrescreve.

O nome do processador é o nome do arquivo fonte, e vira o nome do módulo Verilog. Por isso ele só aceita letras sem acento, dígitos e _, não pode começar com dígito nem com __, e não pode ser uma palavra reservada do Verilog (wire, module, begin…). A AURORA confere isso ao criar e ao renomear. Para renomear um processador, use a opção da árvore ou do Hub: ela troca a pasta, o fonte e a pasta de saída juntos.

Projetos de versões antigas

Antes do YANC 7.1, cada processador tinha três subpastas, Software/, Hardware/ e Simulation/, e o nome do módulo vinha da diretiva #PRNAME. O compilador novo não aceita mais nenhuma das duas coisas. Ao abrir um projeto assim, a AURORA pergunta, uma vez, se pode convertê-lo:

  • o que você escreveu (o fonte, os arquivos de vetor, os input_N.txt, um .v seu que estivesse em Hardware/) vai para a pasta do processador;

  • o que o YANC tinha gerado vai para a pasta de saída;

  • nada é apagado e nada é sobrescrito: se o destino já existe, o arquivo fica onde estava e aparece no relatório;

  • a linha #PRNAME sai do fonte, e o .spf passa a apontar para os lugares novos.

No fim, um relatório lista o que foi movido e o que ficou. Se o #PRNAME antigo dava ao módulo um nome diferente do nome da pasta, o relatório oferece renomear o processador para esse nome, para o seu top-level continuar achando o módulo. O mesmo vale para um nome que não serve mais (com hífen ou acento). Quem responder Agora não pode converter depois, abrindo o projeto de novo; até lá ele não compila.

A pergunta

Dialogo Projeto na estrutura de pastas antiga, com os botoes Agora nao e Converter.

O relatório

Dialogo Projeto convertido, com a lista dos arquivos movidos e a linha do nome retirada do fonte.

Projetos de exemplo

Quem prefere partir de algo pronto tem o botão Projetos de exemplo… na tela de boas-vindas: ele pergunta só onde salvar e cria cinco projetos completos, cada um com o seu .spf e o testbench já registrado, todos dentro de uma pasta exemplos-sapho. Os cinco entram na lista de recentes, do mais simples para o mais completo:

  1. Contador em Verilog — Verilog puro, sem processador; o caminho mais curto para ver a AURORA elaborar e simular.

  2. Média móvel — o processador do tutorial, em aritmética inteira.

  3. Trigonometria — ponto flutuante: seno, cosseno e arco-tangente.

  4. Notação de Dirac — a álgebra linear escrita como na física, uma operação por linha.

  5. Cruzamento por zero — duas entradas, cinco saídas, filtros IIR e o endereçamento de porta.

Os fontes viajam dentro do aplicativo, então o botão funciona sem internet. Instalar de novo na mesma pasta não sobrescreve nada: o que já existe é respeitado. A Aurora Intelligence conhece os cinco e também sabe criá-los, a pedido, pelo chat.

Em desenho, o caminho de um arquivo até o hardware:

        flowchart TB
  subgraph P["MeuProjeto/"]
    SPF["MeuProjeto.spf<br><i>quem é top level, quem é testbench</i>"]
    V["contador.v, tb_contador.v<br><i>Verilog escrito à mão</i>"]
    subgraph PROC["media_movel/ (um processador)"]
      direction LR
      SW["media_movel/<br><b>você escreve</b><br>.cmm, input_N.txt"]
      OUT["media_movel/media_movel/<br><b>YANC gera</b><br>.asm, .v, .mif, testbench, saídas"]
      SW -->|compilar e simular| OUT
    end
  end
  SPF -.governa.- PROC
  SPF -.governa.- V


Aviso

Escolha bem o caminho da pasta. As ferramentas de linha de comando que rodam por baixo (compiladores, Icarus, Verilator, Yosys) recebem esse caminho como argumento, e várias delas engasgam com acentos, espaços duplos, cedilha, #, &, % ou parênteses. O sintoma é ruim de diagnosticar: um erro estranho de arquivo não encontrado, vindo de uma etapa que não tem nada a ver com o seu código.

Use letras sem acento, números, hífen e sublinhado. C:\Projetos\meu_filtro está bom; C:\Meus Projetos (2026)\Simulação #1 não. Vale para o nome do projeto e para toda a árvore de pastas acima dele, inclusive o nome de usuário do Windows. O compilador e os simuladores já aceitam acento no caminho; o espaço continua sendo o que mais atrapalha, porque o Verilator não aceita espaço no caminho do projeto. O nome do processador tem regra mais estrita, descrita acima.

O arquivo .spf

É um JSON legível. Guarda o nome e o caminho base do projeto, a lista de processadores com suas configurações de simulação, as listas de fontes sintetizáveis e de testbenches, e os dois ponteiros centrais: topLevelFile e testbenchFile. Caminhos dentro do projeto são gravados relativos, então o projeto pode ser movido ou copiado de máquina para máquina sem quebrar.

Dica

O .spf abre no editor como JSON com realce. Ler o seu é uma boa forma de entender o que a AURORA registra. Editar à mão raramente é necessário; a interface cuida dele.

Aviso

Os parâmetros de arquitetura do processador (largura de bits, mantissa, portas) não ficam no .spf. Eles vivem nas diretivas no topo do arquivo .cmm (ou nos #pragma yanc do .cpp), que é a fonte da verdade: editar uma diretiva muda o processador na próxima compilação. No .spf ficam apenas as preferências de simulação de cada processador (clock, número de ciclos).

Sintetizável ou testbench: quem decide é você

Todo arquivo Verilog do projeto tem um papel, guardado no .spf: sintetizável (entra na elaboração e no PRISM), testbench, ou sem papel. Um arquivo novo ou importado entra sem papel, com um ponto de interrogação no ícone, e fica fora de toda compilação até você escolher, pelo botão direito do mouse. Antes de compilar, o terminal lista os arquivos que ficaram de fora por não ter papel. Arquivos .py entram como testbenches cocotb, e o que o YANC gera já nasce com o papel certo: o <proc>.v é sintetizável e o <proc>_tb.v é testbench. Nada muda de papel sozinho.

Além do papel, há o papel de raiz, que também é seu:

Menu de contexto de um arquivo Verilog ainda sem papel, com as opcoes Marcar como sintese e Marcar como testbench.

Figura 32 O menu de contexto de um .v ainda sem papel, na visão Arquivos: as duas escolhas de papel.

Top Level

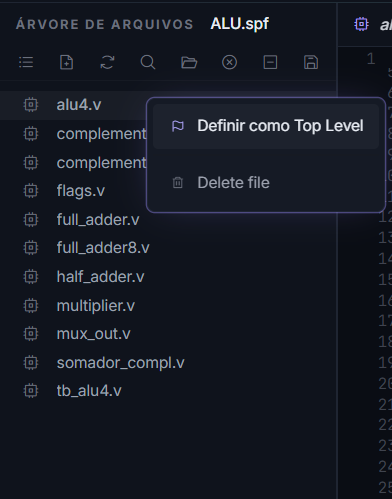

O módulo raiz do circuito sintetizável. Define de onde a elaboração parte e o que o PRISM desenha. Marque pelo menu de contexto do arquivo na visão Arquivos: Definir como Top Level.

Testbench Top

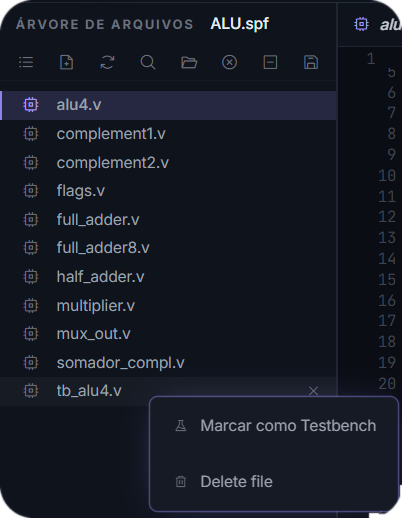

O arquivo que comanda a simulação, .v ou .py. Define o que roda quando você clica em Analisar Verilog. Marque por Definir como testbench atual, no menu de um arquivo que já é testbench.

Top Level

Menu de contexto do media_movel.v gerado, com a opcao Definir como Top Level.

Testbench Top

Menu de contexto do media_movel_tb.v gerado, com a opcao Definir como testbench atual.

Os dois papéis são exclusivos: marcar um arquivo desmarca o anterior. A barra de status mostra os dois o tempo todo.

Importar e criar arquivos

Arraste arquivos .v, .sv, .vh ou .py de fora para a árvore, ou use o menu de contexto da área vazia: Novo arquivo, Novo testbench cocotb (.py), Novo .gitignore. Na visão Pastas, o menu de contexto oferece o conjunto completo de operações de disco, com lixeira e desfazer.

Backup

O botão de backup no cabeçalho da árvore gera Backup/<projeto>_<data>.zip com tudo, exceto os backups anteriores. É a forma rápida de congelar um estado antes de uma mudança grande. Para histórico de verdade, o painel de controle de versão está em Controle de versão, Python, componentes e configurações.

Pronto para trabalhar. A Parte II começa criando um projeto Verilog do zero: Tutorial: um contador em Verilog.
