Visualizar e simular o RTL no PRISM

O PRISM possui dois modos complementares. Esquemático apresenta a estrutura RTL sintetizada; Simular abre um circuito lógico interativo no qual entradas podem ser alteradas entre 0 e 1 e as saídas são atualizadas na tela.

Abrir o PRISM

  1. Adicione todas as fontes sintetizáveis ao projeto.

  2. Defina o Top Level.

  3. Salve os arquivos.

  4. Execute Compilar Verilog e corrija os erros mostrados no terminal.

  5. Clique em Abrir PRISM.

O diagrama corresponde ao RTL salvo e processado naquele momento. Se o Top Level ou o conjunto de fontes mudar, confirme as seleções na janela principal e use Recompilar.

Projeto Verilog puro

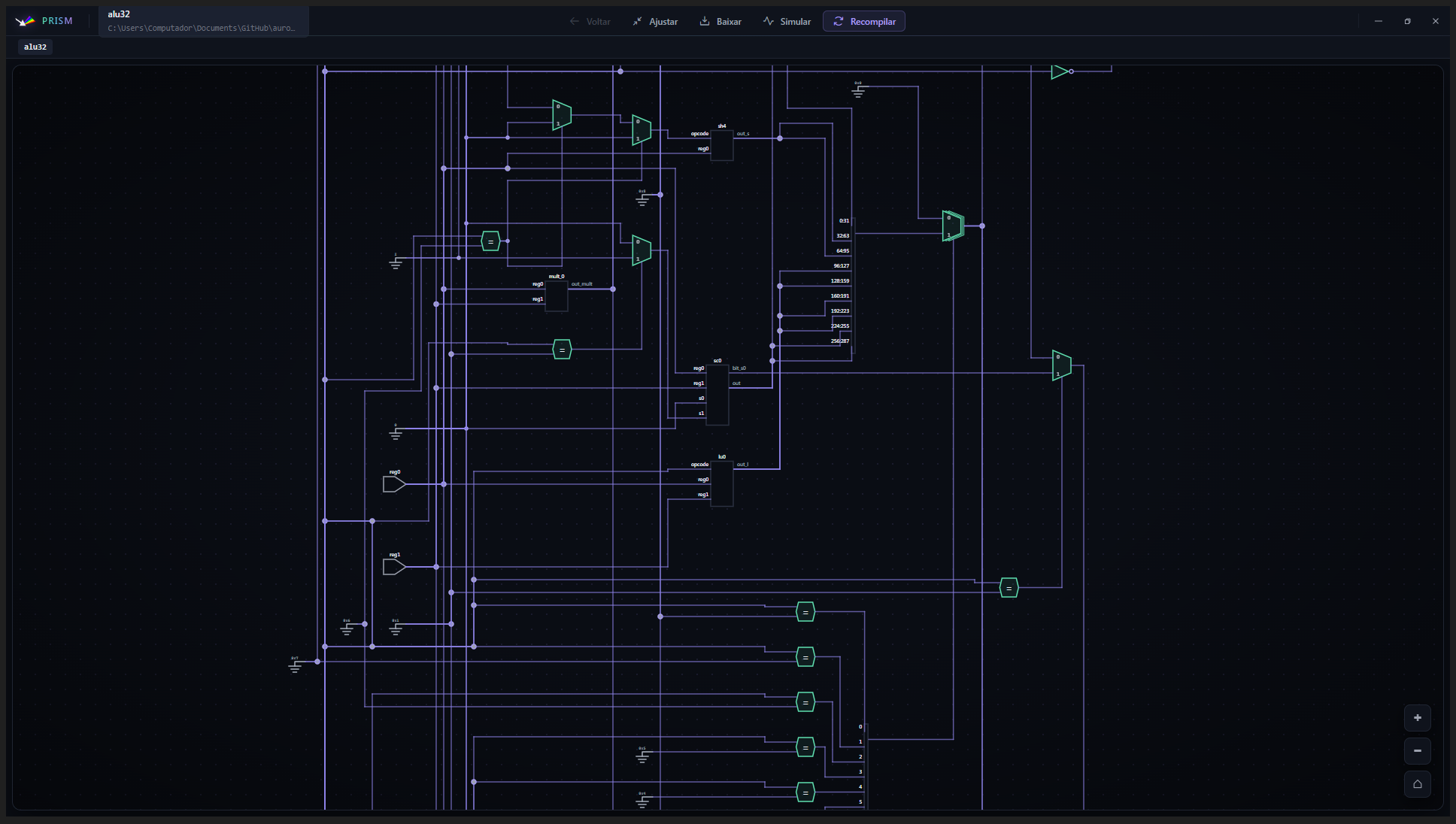

PRISM exibindo o esquemático RTL do projeto Verilog ALU32.

O projeto ALU32 mostra operações, multiplexadores, portas e conexões derivados diretamente do módulo alu32.v.

No modo Esquemático, use o zoom para aproximar ou afastar, arraste a área livre para navegar e abra instâncias navegáveis para inspecionar módulos internos. Voltar retorna ao nível anterior e Ajustar enquadra o diagrama na janela.

Processador SAPHO

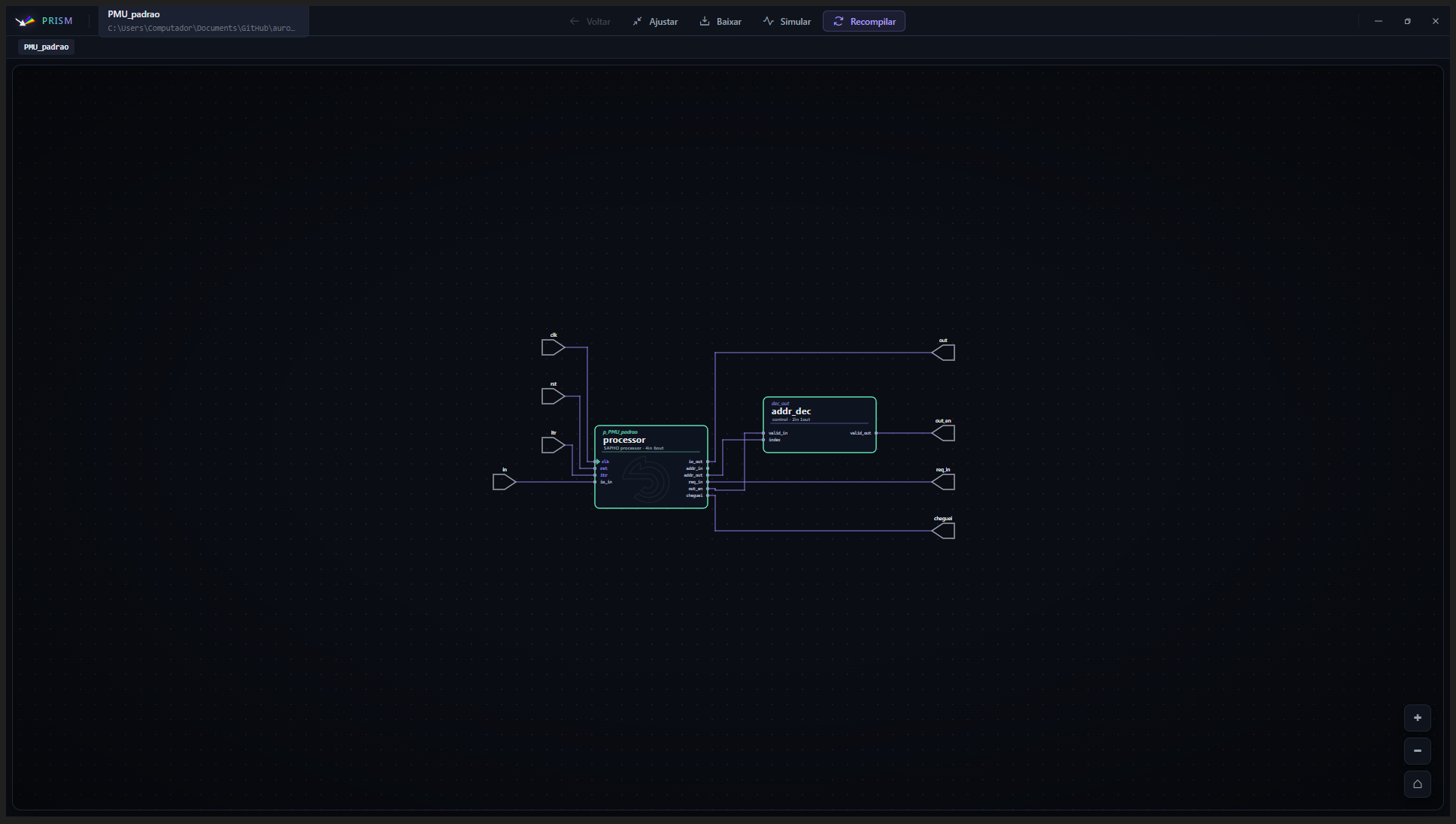

PRISM exibindo o RTL do projeto proj_PMU_padrao com o ícone próprio do processador SAPHO.

No projeto proj_PMU_padrao, o processador SAPHO aparece com um ícone próprio no RTL, ao lado dos demais blocos e conexões do Top Level.

A aparência própria do bloco processor facilita reconhecer o núcleo SAPHO dentro de um projeto maior. O ícone representa uma instância do módulo; abra a instância quando quiser navegar pela estrutura interna disponível.

Controles da janela

Controle

O que faz

Voltar

Retorna ao módulo visualizado anteriormente

Ajustar

Centraliza e enquadra todo o circuito

Baixar

Exporta a visualização atual

Simular

Troca do esquemático para a simulação lógica interativa

Esquemático

Retorna da simulação interativa ao diagrama RTL

Recompilar

Processa novamente os arquivos salvos e atualiza a visualização

Simulação interativa

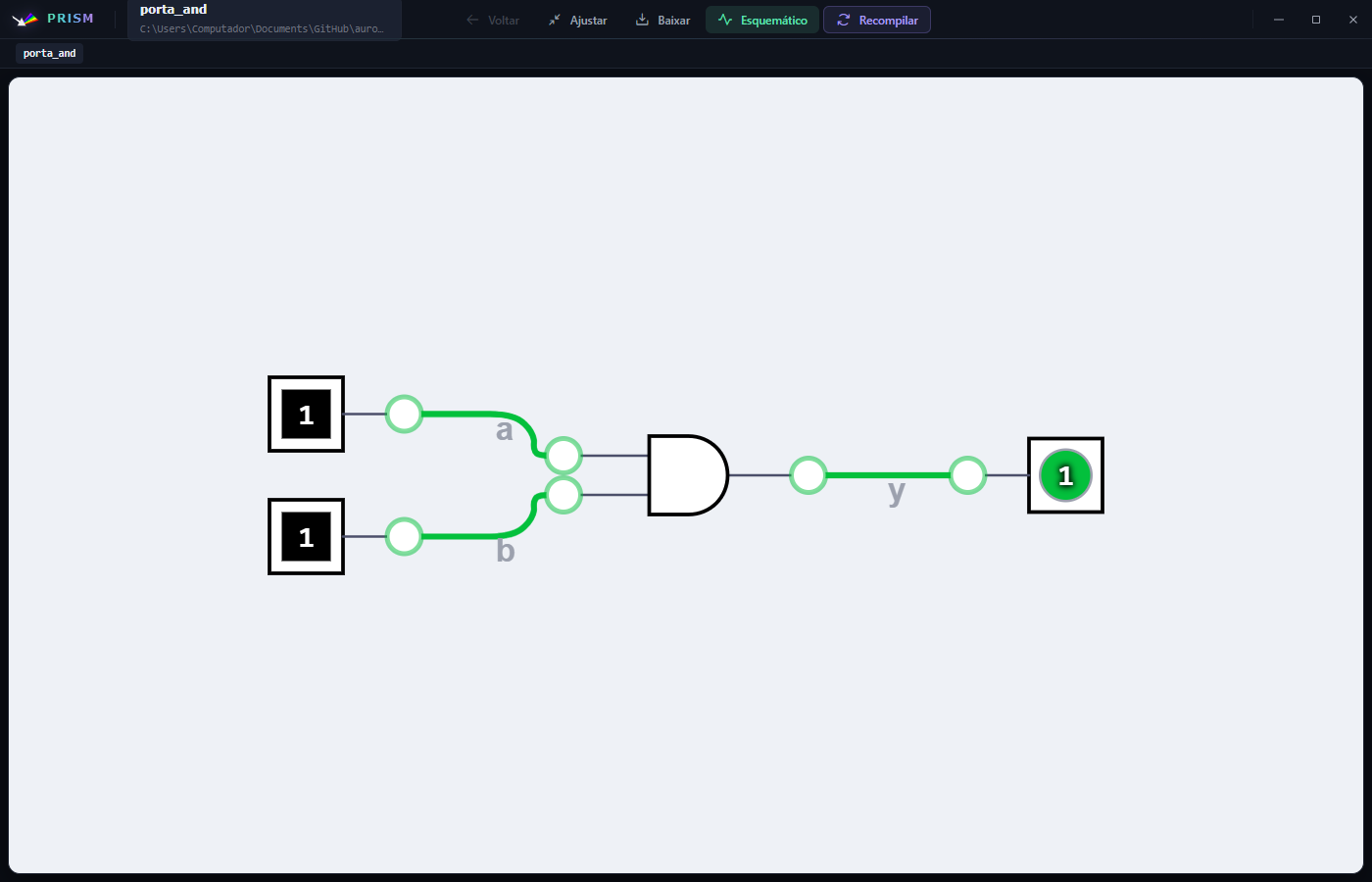

Simulação interativa do projeto porta_AND no PRISM com as duas entradas em 1 e a saída em 1.

Na simulação do projeto porta_AND, as entradas a e b estão em 1; a saída y responde com 1 conforme a tabela-verdade da porta AND.

Para testar um circuito combinacional:

  1. Abra o esquemático do Top Level no PRISM.

  2. Clique em Simular e aguarde a construção do circuito interativo.

  3. Clique nos controles de entrada para alternar cada valor entre 0 e 1.

  4. Observe as conexões e os valores das saídas atualizados na própria tela.

  5. Clique em Esquemático para retornar à estrutura RTL.

Em circuitos sequenciais, a simulação pode disponibilizar controles adicionais de clock. Valores desconhecidos podem aparecer como x até que entradas, clock ou reset definam um estado válido.

O que o PRISM confirma

Use o modo Esquemático para conferir hierarquia, instâncias e conexões. Use Simular para experimentar estados lógicos diretamente, sobretudo em circuitos pequenos e combinacionais.

A simulação interativa não substitui um testbench Verilog ou cocotb, nem a análise temporal em formas de onda. Para verificar sequências extensas, temporização, clock e asserções automatizadas, use Simular com Icarus, Verilator ou cocotb e Formas de onda, GTKWave e Surfer.

Quando o PRISM falhar

Top Level incorreto

Escolha o módulo raiz do projeto.

Módulo ausente

Inclua o arquivo que declara a dependência.

Módulo duplicado

Remova uma das fontes que declaram o mesmo nome.

Diagrama não é gerado

Execute Compilar Verilog primeiro e corrija o erro mais inicial do terminal.

Uma instância não abre

Ela pode ser uma primitiva, um módulo filtrado ou não possuir informação suficiente para navegação.

A simulação mostra x

Defina as entradas e aplique reset ou clock quando o circuito exigir estado inicial.
