Interface principal

Esta página apresenta as áreas da janela principal e explica como o estado do projeto controla as ações disponíveis. A captura principal mostra a janela inteira da AURORA; as capturas detalhadas usam projetos adequados a cada recurso.

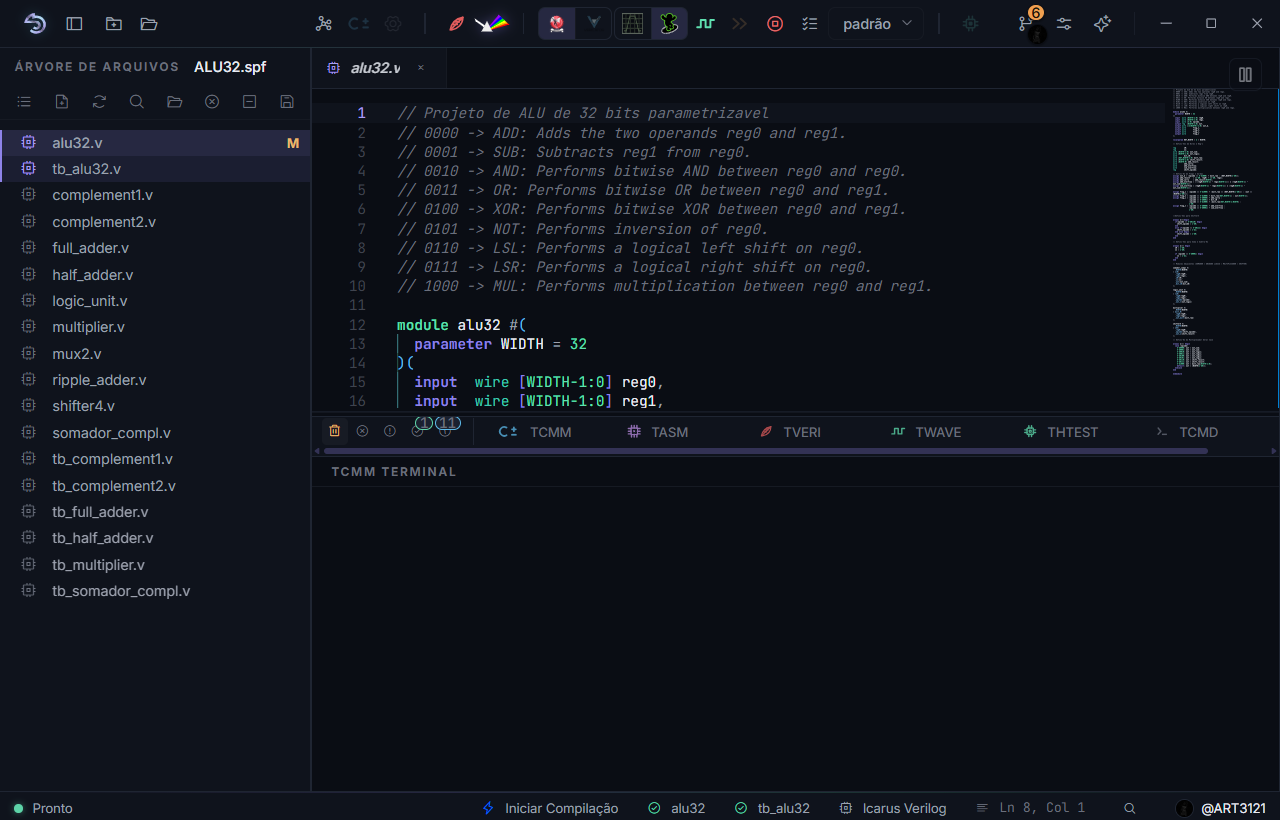

A janela principal reúne a barra superior, a árvore do projeto, o editor, os terminais e a barra de status.

Áreas da janela

Área	Uso principal
Barra superior	Criar projetos, compilar, simular, abrir o PRISM, usar IA e acessar configurações.
Árvore lateral	Abrir arquivos, alternar visualizações e definir Top Level ou Testbench Top.
Editor	Editar C±, Assembly, Verilog, Python e arquivos auxiliares.
Terminais	Acompanhar mensagens de compilação, simulação e teste de hardware.
Barra de status	Conferir processador ativo, Top Level, Testbench Top e simulador.

O fluxo normal começa na árvore ou no editor, continua por um botão da barra superior e produz mensagens nos terminais. Antes de executar uma ação, confira a barra de status para evitar compilar ou simular o arquivo errado.

Botões principais

A barra superior agrupa ações de projeto, processador, Verilog, simulação, controle de versão, configurações e Aurora Intelligence.

Controle em português	O que faz	Quando fica disponível
Novo Projeto	Cria um projeto.	Sempre que nenhum diálogo impedir a ação.
Abrir Projeto	Abre um arquivo .spf.	Sempre que nenhum diálogo impedir a ação.
Hub de Processadores	Cria um processador SAPHO.	Com um projeto aberto.
Compilar C±	Gera o hardware do processador ativo.	Com um arquivo .cmm aberto.
Configurações de simulação do processador	Ajusta frequência, quantidade de ciclos e exibição de arrays.	Com um processador ativo.
Compilar Verilog	Valida o conjunto Verilog e atualiza a hierarquia.	Com Top Level definido.
Analisar Verilog (forma de onda)	Executa a simulação, gera VCD ou FST e abre o viewer selecionado.	Com Testbench Top definido.
Execução rápida	Simula sem abrir formas de onda.	Com testbench .py, ou com testbench Verilog e Verilator selecionado.
Abrir PRISM	Abre a visualização RTL.	Com Top Level definido.
Teste do processador sintetizado	Executa o processador ativo com Verilator e mostra o resultado no THTEST.	Com um processador ativo e hardware gerado.
Configuração de Ondas	Seleciona os sinais gravados na forma de onda.	Com um projeto aberto.
Cancelar	Interrompe a execução atual.	Durante compilação ou simulação.

Árvore lateral

Um clique em um arquivo o abre no editor como uma aba de visualização. Um clique duplo mantém essa aba aberta de forma permanente. Nas pastas, um clique expande ou recolhe o conteúdo.

Na visualização Arquivos, clique com o botão direito do mouse em um arquivo para abrir o menu de contexto. Conforme o tipo e a classificação do arquivo, o menu permite Definir como Top Level, Marcar como Testbench ou Excluir arquivo. Arquivos Verilog sintetizáveis oferecem a seleção de Top Level; testbenches Verilog ou Python oferecem a seleção de Testbench Top.

A barra de ferramentas da árvore também permite criar arquivos, atualizar a lista, pesquisar, abrir a pasta no Explorer, fazer backup e fechar o projeto.

Visualizações da árvore

Visualização	Uso
Arquivos	Mostra fontes sintetizáveis, testbenches e arquivos associados ao fluxo HDL registrado no .spf.
Hierarquia	Mostra a árvore de módulos gerada para o Top Level após a validação Verilog.
Pastas	Espelha a estrutura real de pastas e arquivos do projeto no disco.

Clique no primeiro botão da barra da árvore para alternar entre as visualizações disponíveis.

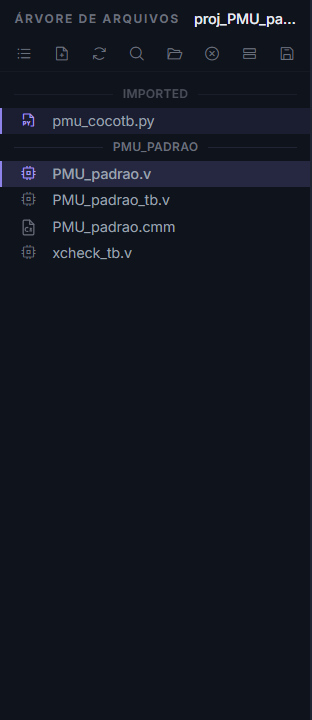

Arquivos reúne as fontes e os testbenches registrados no projeto.

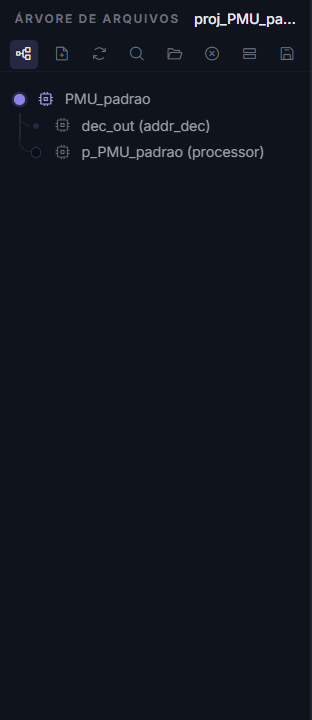

Hierarquia apresenta PMU_padrao e os módulos elaborados a partir dele.

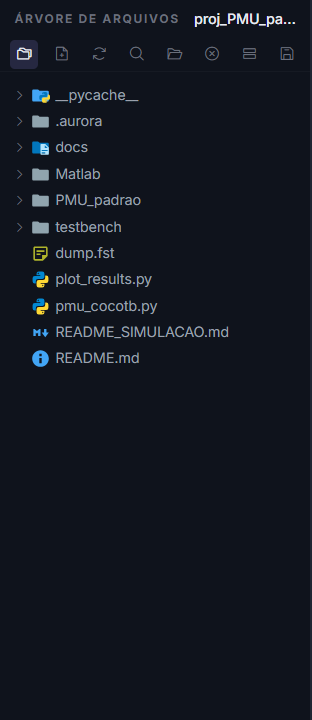

Pastas apresenta a organização real do projeto no disco.

A visualização Pastas carrega diretórios sob demanda e memoriza as pastas abertas. O arquivo .inv, quando existe na raiz do projeto, filtra somente essa visualização. Ele não altera o Git nem remove arquivos do disco.

Quando o projeto está em um repositório Git, Arquivos e Pastas podem exibir indicadores de arquivos modificados, adicionados, removidos, renomeados, copiados, novos ou em conflito. Para operações de Git, veja Source Control e Git.

Terminais

Cada ação direciona a saída para o terminal correspondente. Na captura, o TCMM está selecionado; o TCMD permanece visível apenas como uma das abas disponíveis.

Os terminais são separados por etapa:

• C±: Mostra a tradução do algoritmo C±.

• ASM: Mostra a geração intermediária e a criação do hardware.

• Verilog: Mostra validação, elaboração, hierarquia, Icarus Verilog e Verilator.

• Wave: Mostra a execução dos testbenches e a preparação das formas de onda.

• THTEST: Mostra o teste de hardware do processador sintetizado.

• TCMD: Oferece um terminal PowerShell interativo dentro da AURORA.

O terminal THTEST é usado pelo botão Teste do processador sintetizado. A AURORA identifica as portas do processador ativo, gera um harness C++, compila o conjunto com Verilator e executa até o limite de ciclos configurado ou até o sinal cheguei indicar que o algoritmo alcançou #TOAQUI. Durante a execução, o terminal mostra o progresso, o número de ciclos e a quantidade de leituras de entrada. Ao terminar, apresenta as saídas e um link para abrir a pasta Simulation na visualização Pastas.

O terminal TCMD inicia uma sessão PowerShell real sob demanda. Ele abre no diretório do projeto e acompanha o contexto do projeto ou processador ativo. Use-o para consultar arquivos, executar comandos e trabalhar com ferramentas de linha de comando sem sair da AURORA. A ação Abrir no terminal integrado também seleciona o TCMD e muda a sessão para a pasta escolhida. Os comandos são executados com as permissões do usuário; confira o diretório exibido no prompt antes de alterar ou remover arquivos.

Use os filtros dos terminais para localizar erros e avisos. Comece pela primeira mensagem de erro, pois as mensagens seguintes frequentemente descrevem apenas consequências.

Barra de status

A barra de status resume as seleções usadas na próxima compilação ou simulação.

Consulte a barra de status antes de compilar, simular ou abrir o PRISM. Ela mostra o processador ativo, o Top Level, o Testbench Top e o simulador. Se um valor não corresponder ao fluxo pretendido, abra o arquivo correto ou ajuste a seleção na árvore antes de continuar.

Quando um botão estiver desabilitado

Verifique nesta ordem:

1. Há um projeto aberto.

2. O arquivo correto está aberto no editor.

3. O processador ativo corresponde ao algoritmo C± desejado.

4. O Top Level foi definido.

5. O Testbench Top foi definido.

6. Nenhuma execução incompatível está em andamento.

Na maioria dos casos, um botão desabilitado indica que falta uma dessas seleções. Salve o arquivo ativo e aguarde a conclusão de qualquer operação anterior antes de tentar novamente.
