Processadores SAPHO

Um processador reúne o algoritmo C±, a configuração numérica e os arquivos necessários para gerar o hardware. Esta página explica como criar, selecionar, gerar e testar um processador dentro de um projeto.

Criar no Hub de Processadores

Abra Hub de Processadores, preencha os campos e confirme.

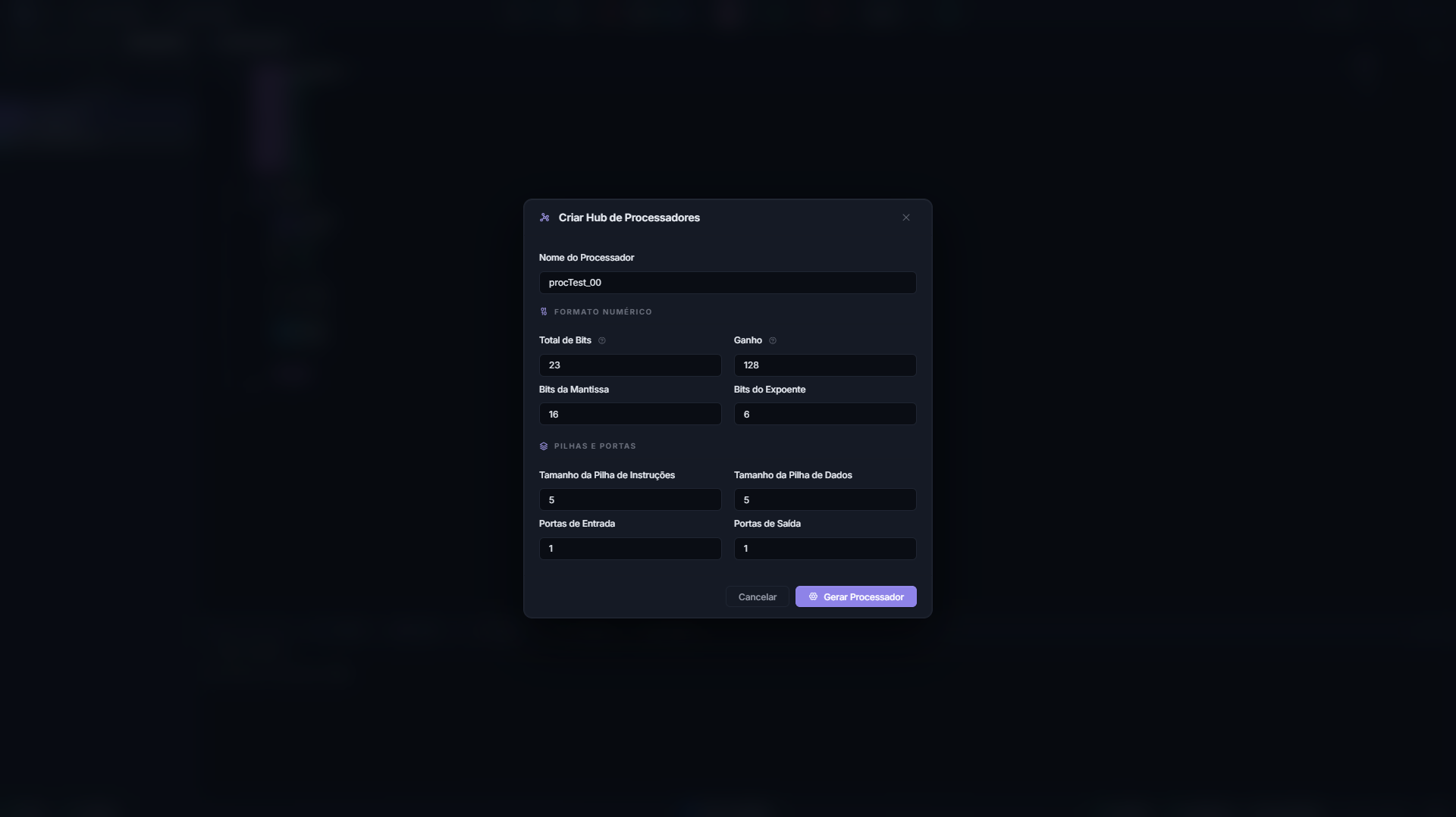

O Hub de Processadores concentra os parâmetros usados para criar a estrutura inicial do processador SAPHO.

Campo	Significado
Nome	Identifica o processador e suas pastas
Bits totais	Largura da palavra processada
Ganho	Escala usada pela representação numérica
Mantissa / Expoente	Divisão dos bits de ponto flutuante
Pilha de instruções	Capacidade de chamadas e controle
Pilha de dados	Capacidade para valores temporários
Entradas / Saídas	Quantidade de portas de I/O

Use apenas números inteiros positivos. O ganho deve ser potência de dois e a soma de mantissa, expoente e bit de sinal deve corresponder aos bits totais. Se a configuração for rejeitada, revise primeiro essa relação e os tamanhos das pilhas antes de tentar valores diferentes aleatoriamente.

Os valores determinam características do hardware gerado. Para o primeiro projeto, mantenha uma configuração já validada pelo curso, laboratório ou exemplo de referência. Altere um parâmetro por vez quando precisar avaliar seu efeito.

Criar rapidamente com $cmm

1. Use Ctrl+N para criar um arquivo Untitled-N.

2. Digite somente $cmm.

3. Aguarde a AURORA expandir o modelo inicial do algoritmo C±.

4. Use Ctrl+S e informe o nome do processador.

Ao salvar dentro de um projeto aberto, a AURORA atualiza a diretiva #PRNAME, registra o processador no .spf e cria as pastas <processador>/Software, <processador>/Hardware e <processador>/Simulation. O arquivo .cmm é salvo dentro de Software e passa a aparecer como processador do projeto.

Arquivos criados

Cada processador possui:

<processador>/
├── Software/    algoritmo C±
├── Hardware/    Verilog gerado
└── Simulation/  entradas, saídas e arquivos de simulação

O arquivo .cmm inicial contém as diretivas da configuração escolhida. A pasta Software guarda o algoritmo editável; Hardware recebe os módulos Verilog; e Simulation concentra arquivos usados nos testes do processador.

Processador ativo

Abra o .cmm do processador que deseja usar. O nome ativo aparece na barra de status e habilita as ações relacionadas.

Se o botão C± estiver desabilitado, confirme que:

1. O projeto está aberto.

2. O arquivo .cmm do processador está ativo.

3. Nenhuma compilação está em andamento.

Configuração de execução

O painel do processador permite ajustar:

• Frequência de clock.

• Quantidade de ciclos.

• Exibição de arrays.

Esses valores afetam simulações e a execução direta do processador. A frequência participa da configuração temporal, enquanto a quantidade de ciclos limita a duração esperada da execução. Comece com os padrões e altere somente quando souber a duração necessária do teste.

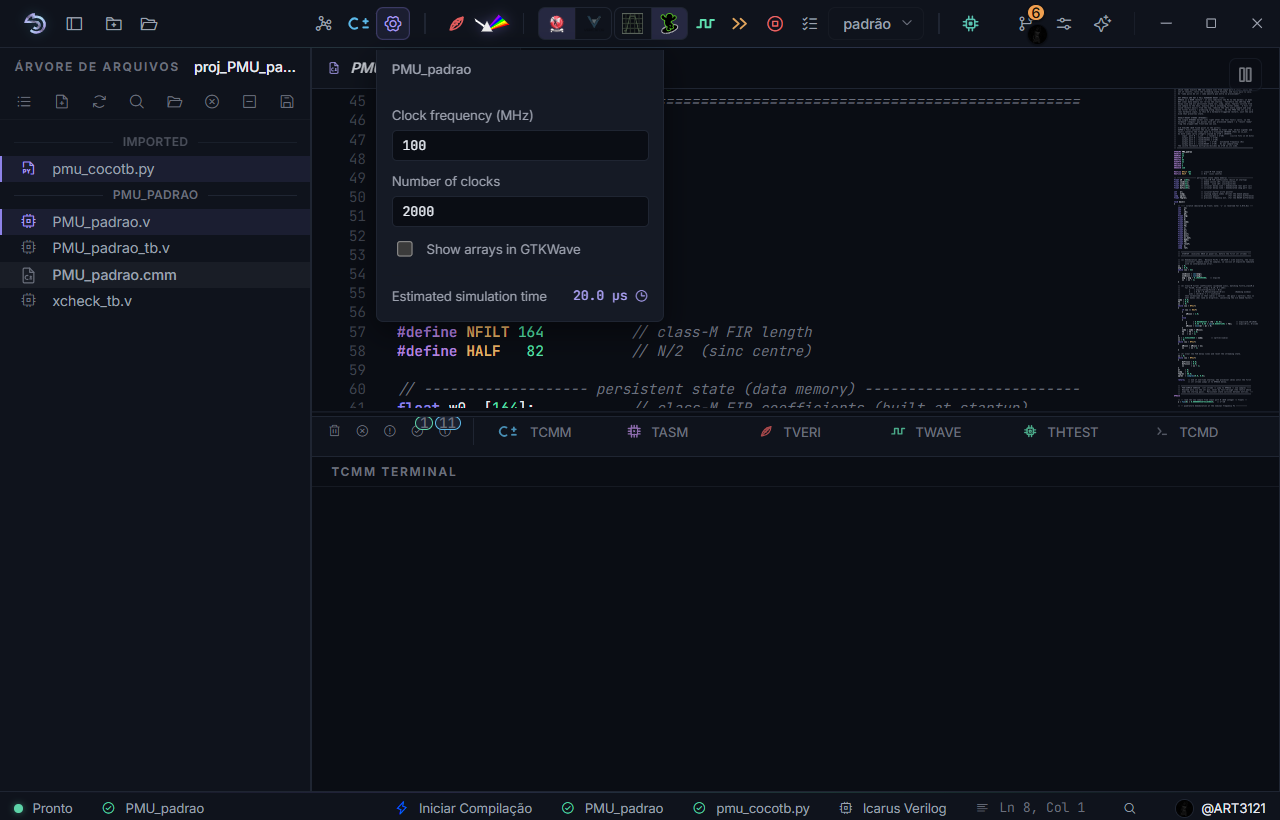

No projeto proj_PMU_padrao, o painel da engrenagem aparece sobre o algoritmo PMU_padrao.cmm. Ele ajusta a frequência, o limite de ciclos e a inclusão de arrays nas formas de onda. O tempo estimado é atualizado com os valores informados.

Gerar o hardware

1. Abra o arquivo .cmm.

2. Salve as alterações.

3. Clique em C±.

4. Acompanhe os terminais.

5. Confirme que os arquivos apareceram em Hardware.

Leia o terminal de C± e, em seguida, o terminal de Assembly. O processo deve terminar sem erro antes que os arquivos em Hardware sejam considerados atualizados. Se a geração falhar, preserve a primeira mensagem de erro para o diagnóstico.

Executar diretamente

Teste do processador sintetizado executa o processador ativo pelo fluxo de teste dedicado. Use essa opção quando quiser testar entradas e saídas do processador sem montar uma análise completa no viewer de ondas. O resultado aparece no terminal THTEST.

Renomear ou excluir

Faça backup e use os comandos da AURORA. A exclusão pode remover arquivos do processador; leia a confirmação antes de prosseguir.
