Fluxo completo para processadores SAPHO

Este roteiro apresenta a geração de hardware do ecossistema SAPHO. Ao final, você terá um processador configurado no Hub de Processadores, um algoritmo C± compilado, o Verilog correspondente e um teste executado na AURORA.

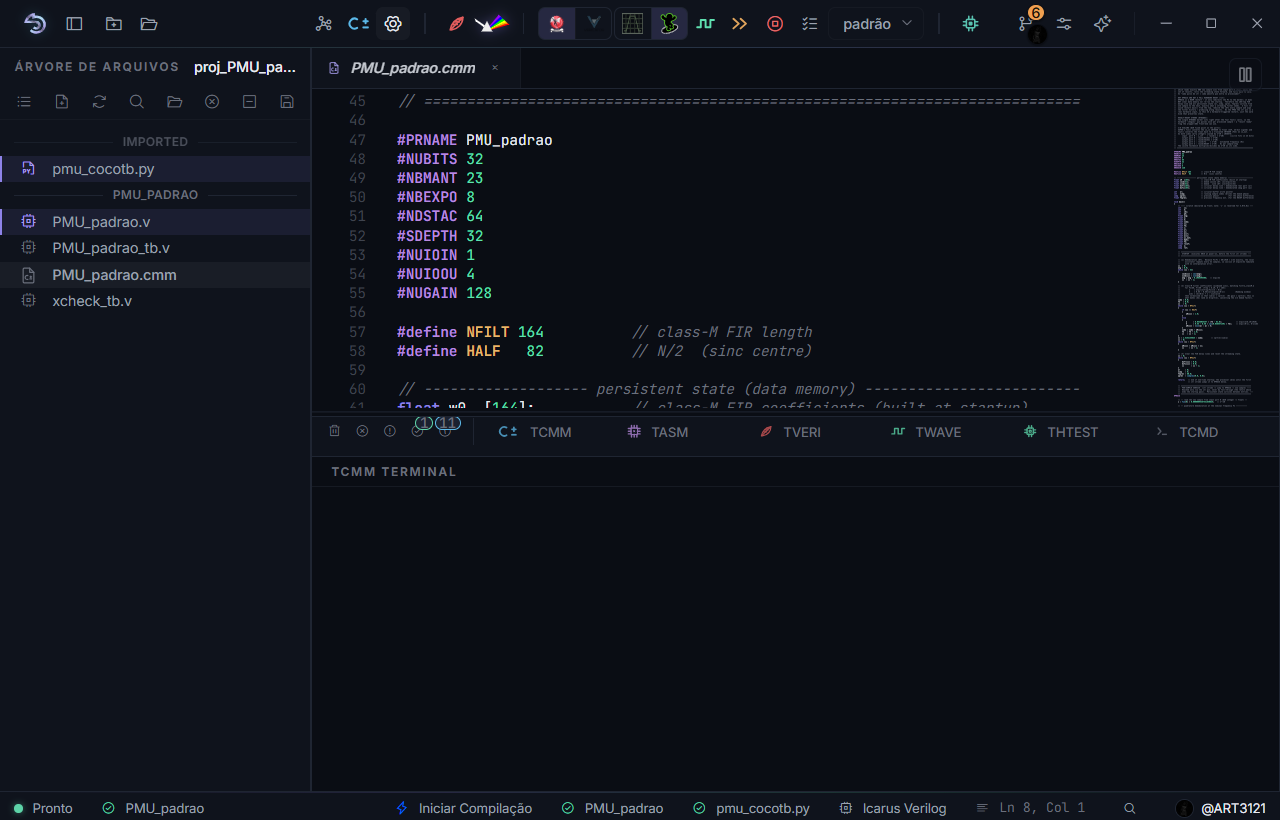

O projeto proj_PMU_padrao aberto em PMU_padrao.cmm. Ao abrir o algoritmo C±, o processador PMU_padrao fica ativo e as ações relacionadas ao processador são habilitadas.

1. Criar ou abrir o projeto

1. Clique em Novo Projeto.

2. Informe um nome para o projeto.

3. Escolha uma pasta com permissão de escrita.

4. Confirme a criação.

O arquivo .spf criado pela AURORA registra os processadores, as fontes e as seleções do projeto. Não edite esse arquivo manualmente durante o fluxo normal.

2. Criar o processador

Abra Hub de Processadores e informe apenas o nome do processador. No primeiro projeto, mantenha os valores padrão já preenchidos para bits totais, ganho, mantissa, expoente, pilhas e portas de entrada e saída. Em seguida, clique em Gerar Processador.

Os padrões formam uma configuração válida e permitem praticar o fluxo antes de alterar a arquitetura. Para compreender cada campo e preparar configurações específicas, consulte Processadores SAPHO com o título Processadores SAPHO.

Depois da confirmação, o processador aparece na árvore com as pastas:

<processador>/
├── Software/
├── Hardware/
└── Simulation/

3. Escrever o algoritmo C±

Abra Software/<processador>.cmm, preserve as diretivas geradas e escreva o algoritmo dentro das funções do arquivo.

O arquivo .cmm define tanto o comportamento quanto os parâmetros usados na geração. Salve antes de compilar. Para testes que precisam identificar o término do algoritmo, use #TOAQUI no ponto adequado.

4. Gerar o hardware

1. Mantenha o arquivo .cmm aberto.

2. Clique em Compilar C±.

3. Acompanhe os terminais C± e ASM.

4. Aguarde a criação ou atualização dos arquivos na pasta Hardware.

O YANC transforma o algoritmo em Assembly SAPHO e depois gera o módulo Verilog, as imagens de memória e o testbench padrão. Um arquivo antigo em Hardware não comprova que a compilação atual passou; confirme o resultado nos terminais.

5. Preparar Top Level e testbench

O módulo em Hardware/<processador>.v pode ser usado como Top Level quando o projeto testa apenas esse processador. Clique nele com o botão direito do mouse e escolha Definir como Top Level. Em sistemas maiores, o Top Level pode ser outro módulo Verilog que instancia um ou mais processadores gerados.

Como Testbench Top, use:

• O testbench padrão criado na pasta Simulation.

• Um testbench Verilog personalizado.

• Um arquivo Python/cocotb com a diretiva # aurora-toplevel: <processador>.

Clique com o botão direito no testbench escolhido e selecione Marcar como Testbench. Confirme o Top Level e o Testbench Top na barra de status antes de simular.

6. Escolher a forma de execução

Teste do processador sintetizado

Executa o processador ativo em um harness dedicado do Verilator. Use para validar entradas, saídas e término sem preparar uma inspeção completa no viewer de ondas. O progresso e o resultado aparecem no terminal THTEST.

Execução rápida

Executa o Testbench Top sem abrir formas de onda. Use para verificações automatizadas e regressões curtas.

Analisar Verilog (forma de onda)

Executa o Testbench Top, gera VCD ou FST e abre o viewer selecionado. Use quando precisa observar sinais, portas e estados internos.

7. Conferir entradas e saídas

Nos processadores gerados, out transporta o valor e out_en identifica a porta de saída escrita. O sinal cheguei indica que a execução alcançou o marcador #TOAQUI.

Um teste adequado deve verificar:

• Se cada porta recebeu os valores esperados.

• Se a quantidade e a ordem das saídas estão corretas.

• Se o processador alcançou o ponto de término.

• Se existe um limite de ciclos para evitar espera infinita.

8. Analisar o hardware gerado

Use Analisar Verilog (forma de onda) para observar o comportamento temporal e Abrir PRISM para examinar a estrutura RTL. O algoritmo C± continua sendo a fonte editável; os arquivos da pasta Hardware são resultados da geração e podem ser substituídos na próxima compilação.

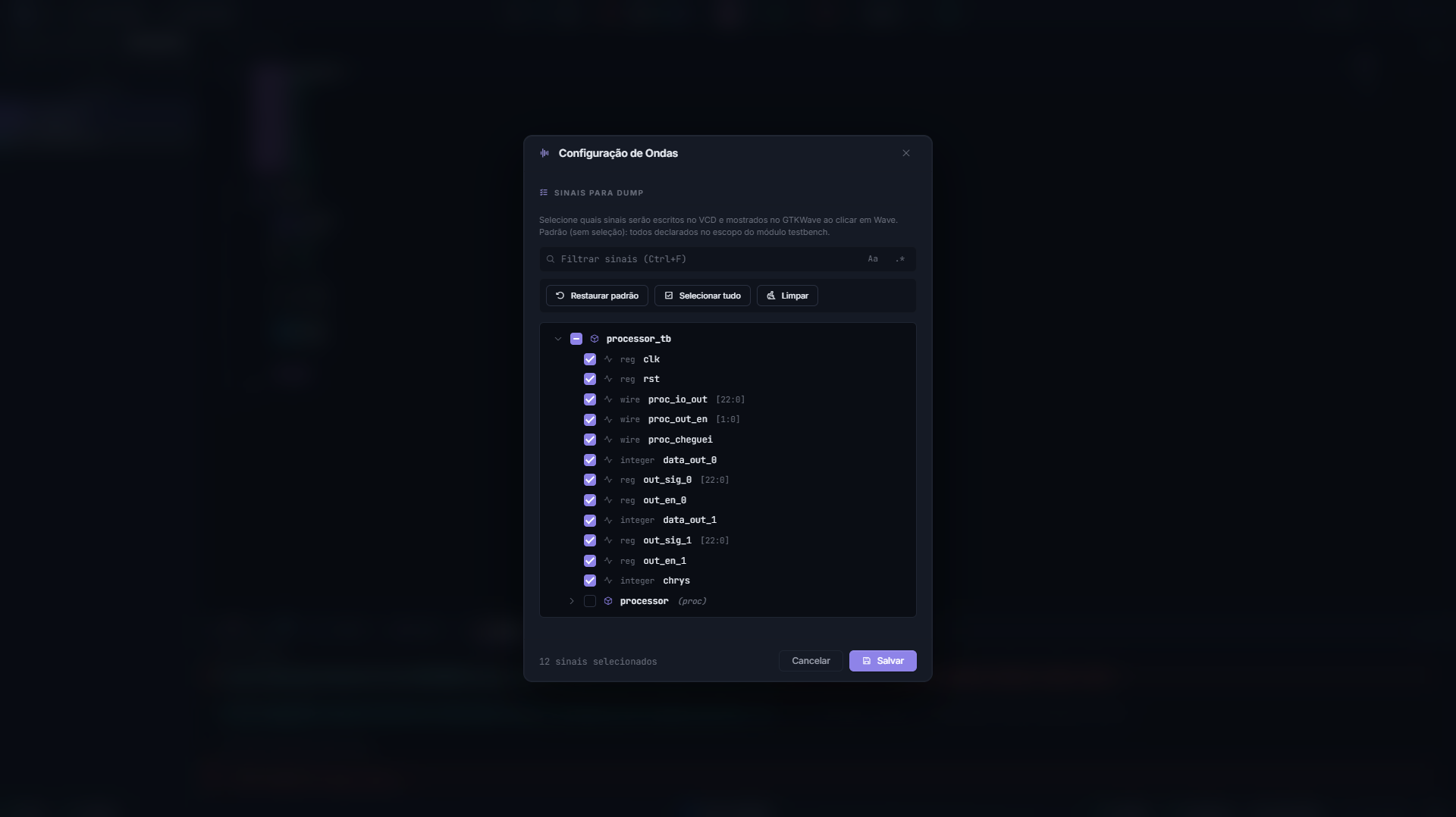

No fluxo SAPHO, comece por clk, rst, proc_io_out, proc_out_en e proc_cheguei. Expanda o processador somente quando precisar investigar sinais internos.

Resultado esperado

O fluxo SAPHO está concluído quando:

• O Hub de Processadores criou a estrutura do processador.

• O algoritmo .cmm compila sem erro.

• O Verilog e os arquivos de memória são atualizados.

• O Top Level e o Testbench Top estão definidos.

• A execução produz as saídas esperadas e alcança o término.

• O viewer de ondas ou o PRISM apresenta o resultado desejado, quando utilizado.

Para compreender os campos do Hub de Processadores, consulte Processadores SAPHO. Para exemplos C± com testbenches Verilog e cocotb, consulte Galeria de projetos e testbenches.
